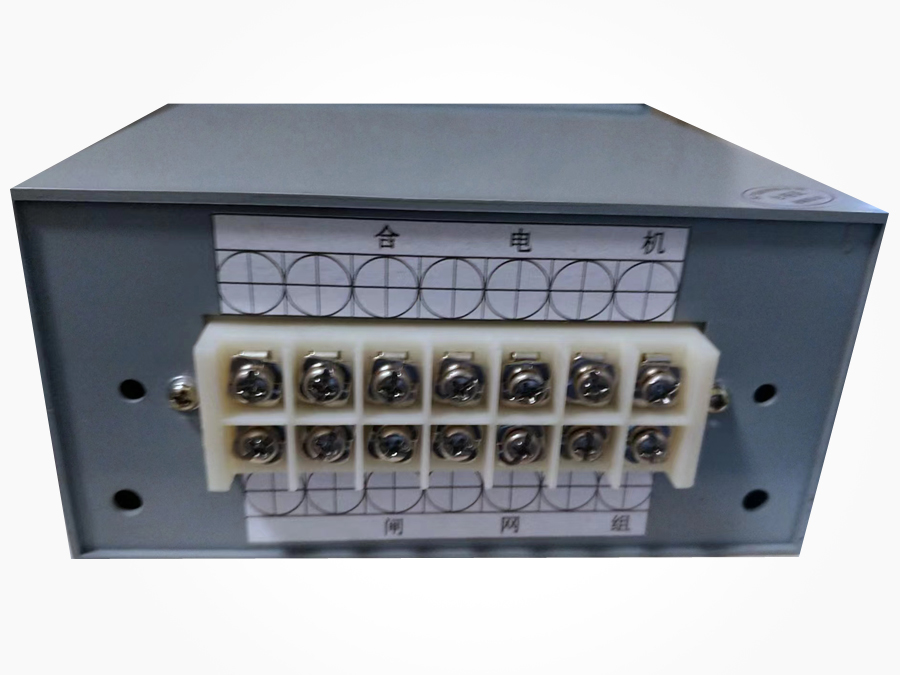

DZZB-D型微电脑并网装置

一、概述：

发电机准同期并列是发电厂一项很频繁的日常操作，并网时较大的冲击电流和机械振动对发电机有一定危害，严重的非同期并列会造成机组和电网事故。而小型发电机组传统上大多采用灯光法或整步表监测法并网，操作人员很难把握好准确的合闸时机，往往对发电机组有较大的冲击电流，严重的会使机组产生强烈震动，开关触点烧伤，甚至造成开关跳闸机组解列。

为此国内很多厂家生产了不少简易的自动并网装置来解决这个问题，但也仅仅是对并网条件设置一个关卡而已，并不能精确确定并网点，因此对机组也还存在一定的冲击。

重庆永源生产的DZZB-D型微电脑并网装置以高精度的时标计算相位差，通过微电脑对相位差脉冲串进行科学的平滑运算，确定准确的合闸点，以毫秒级的精度实现合闸。在待并两侧压差合格，频差合格，整定的提前时间与开关机械动作时间相吻合的情况下，可实现快速无冲击合闸。装置特性稳定，毋需调试。

二、原理：

本装置的基本工作原理是先将待并两侧的正弦波转换为数字信号，然后通过微电脑对其进行计算处理，从而准确确定合闸输出时刻。

整个装置以５１型单片机为核心，配以信号输入及变换电路，整定值读入电路，指示及合闸输出电路组成一个实时监控系统。

三、技术指标：

a.本机工作电源：①具有PT的采用系统PT电压：85VAC～130VAC

②无PT的采用180V～400VAC

b.本机输出触点容量：30A，28VDC／240VAC

c.整机功耗：〈 4W

d.合闸相位误差：〈 2°

e.频率判断误差：〈 0.02HZ

f.频差整定值：0.35HZ、0.5HZ

g.压差整定值：10%

h.合闸提前时间整定范围：0.10s～0.24s

i.工作环境温度：-10℃～50℃

j.环境相对湿度：<85%

k.周围无腐蚀性气体
